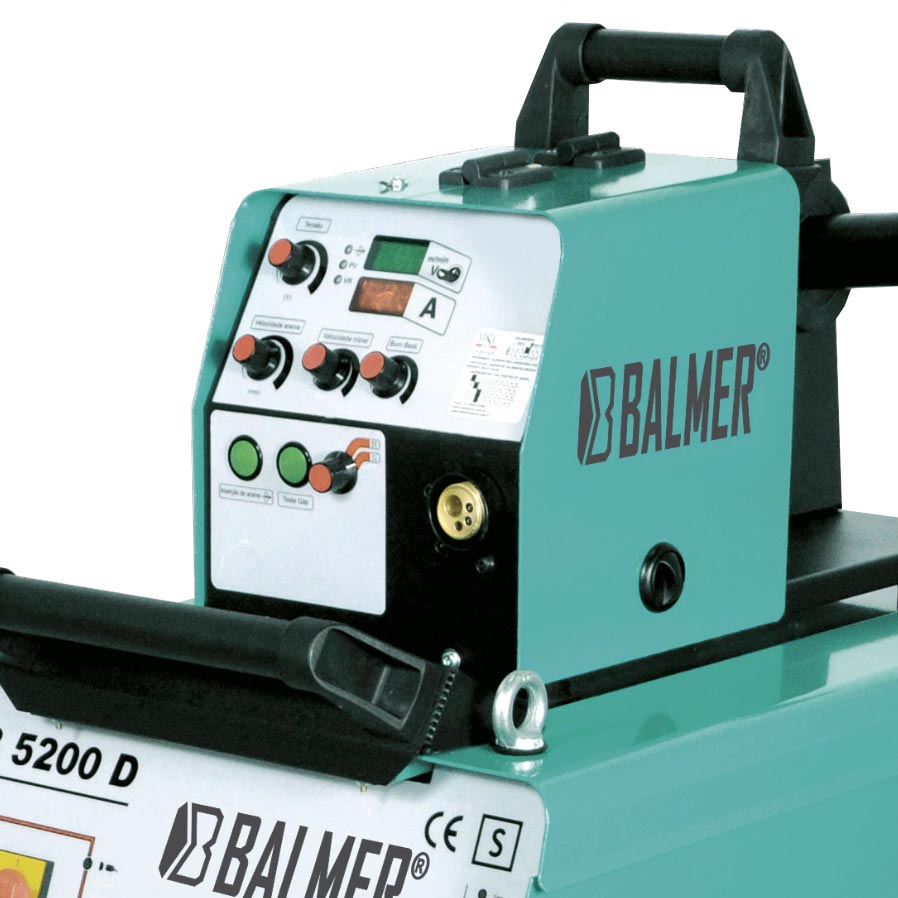

A Fonte de soldagem MIG-MAG controlada a tiristor, modelo MB 5200 D/DW proporciona uma excelente estabilidade do arco elétrico em todas as faixas de soldagem, ideal para soldagem em indústrias de grande porte, possui todos os controles no cabeçote externo e conta ainda com indutância de dois níveis (60% e 100%) para soldagem até 550 A.

A MB 5200 D/DW é recomendada para a soldagem de seguintes materiais:
 Aço de baixa liga em soldagem MIG e MAG
 Aço de alta liga em soldagem MIG
 Alumínio e as respectivas ligas em soldagem MIG
 Cobre e as respectivas ligas em soldagem MAG

Recursos
 Soldagem em 2 passos e 4 passos
 Soldagem contínua com ciclo de trabalho industrial: 500A - 50% (10 min)
 Velocidade do arame de 1,1 a 25 m/min
 Soldagem com arames sólidos e tubulares de 0,6 mm / 0,8 mm / 1,0 mm / 1,2 mm / 1,6 mm / 2,4 mm
 LED Amarelo para indicação de sobre temperatura
 LED Verde para indicar que a maquina esta energizada
 LED Vermelho para indicação de falta de água (aplicado no modelo DW)
 LED PV indica que o display esta mostrando o valor da tensão
 LED VR indica que o display esta mostrando

TABELA ESPECIFICAÇÕES TÉCNICAS


MODELO

PU 5200 D/ DW*

Processo de Solda

MIG/MAG Convencional e Arame Tubular

Primário

Tensão (V)

3x 220/380/440

Frequência (Hz)

60

Potencia Máxima (kVA)

39,2

Potencia Nominal (kVA)

31,2

Corrente Máxima (A)

105 / 59 / 51

Corrente Nominal (A)

83 / 48 / 40

Fator de potência (cos @)

0,90 (350A)

Secundário

Tensão a Vazio (V)

24 a 53

Tensão de Trabalho (V)

16,5 a 41,5

Regulagem de Tensão (Tipo)

Tiristor

Posições da Chave de Tensão (Nº)

Infinita

Faixa de Corrente (A)

50 a 550

Ciclo de trabalho (A@%)

500@50 | 350@100

Classe de Isolação Térmica

H

Tipo de Fonte

CV / DC – Tiristorizada

Grau de Proteção (Classe)

IP 23

Proteção Térmica (Termostato)

Sim

Ventilação (Tipo)

Forçada

Norma

EN 60974-1’S’ / CE

Peso (Kg)

295 (D) | 300 (DW)

Dimensões (mm) (C x L x A)

1230 x 580 x 1085

Display digital

Acionamento por 2 | 4 toques

Sim | Sim

Temporizador para soldagem

Sim

Ponteamento / Intermitência

Sim | Sim

Inserção de arame

Não

Burnback

Sim

Teste de gás

Não

LEDs Fonte energizada | Sobretemperatura | Falhas

Sim | Sim | Sim

Características do alimentador

Velocidade (m/min)

1,1 a 25

Cabeçote de alimentação

DV-27 (externo)

Nº de roletes de arraste

4

Diâmetros de arames (mm) **

1,0 / 1,2 ** – 1,6 / 2,4

Conexão tipo Euro-Conector

Sim

Acessórios

Cabo de solda (4m), garra negativa e corrente para cilindro.

* W: sistema de refrigeração a água para a tocha integrado na fonte
** Padrão de Fábrica
